Теплосчетчики

Адаптер карт памяти READER КМ-5 предназначен для копирования данных с теплосчетчиков КМ-5, мультисистемных КМ-5-6И и расходомеров РМ-5 на мобильные стандартные карты памяти типа SD или MMC. Данные с карт памяти экспортируются в базу данных программы сбора и распечатки на ПК КМ5db. Кроме того, адаптер карт памяти READER КМ-5 транслирует передачу информации с внешнего интерфейса RS-485 Slave на обслуживаемые приборы учёта и обратно.

Адаптер представляет собой электронное устройство, установленное в пластмассовый корпус из ударопрочного полистирола. На печатной плате размещены все элементы электрической схемы и присоединительные электрические разъемы. Адаптеры карт памяти READER КМ5 относятся к восстанавливаемым, неремонтируемым в условиях эксплуатации изделиям.

К входному интерфейсу RS-485 адаптера подключаются одиночные или сеть до 4 приборов учета. Питание на адаптер подается от блока питания прибора учета. Адаптер осуществляет считывание информации из базы данных приборов учета и формирует собственную копию этих баз данных во внутренней памяти. Выходной интерфейс RS-485 подключается, при необходимости, к линии связи с системой верхнего уровня (например, диспетчерской). Адаптер основную часть времени транслирует команды управления на приборы учета от диспетчерской системы и ответы приборов обратно.

При подключении мобильной карты памяти SD или MMC к разъему мобильного интерфейса адаптер переносит внутренние копии баз на Flash-карту. Работа адаптера отображается с помощью светодиода активности, расположенного рядом с разъемом карты памяти. После завершения процесса переноса баз карту памяти извлекают из разъема и переносят на ПК для экспорта снятых баз в программу КМ5db.

Адаптер KM-MB предназначен для трансляции данных от теплосчётчиков серии KM-5 (кроме мультисистемных теплосчетчиков КМ-5-6И и КМ-5М) и расходомеров РМ-5 в Input-регистры (0х3) стандарта Modbus.

Поддерживаемая скорость Modbus RTU для передачи информации с теплосчетчика КМ-5 и счетчика -расходомера РМ-5 в сеть Modbus RTU — до 115 200 б/сек.

Со стороны Modbus RTU адаптер является Slave-устройством. Модуль представляет собой законченное устройство, готовое для эксплуатации. За счёт использования гальванической развязки порта RS-485 теплосчётчика КМ-5 модуль KM-MB гальванически развязан с электронным модулем теплосчётчика. Диагностика модуля осуществляется через светодиод Service на лицевой панели.

Адаптер периферии АП-5-4 выполняет основные функции контроля и управления теплосчётчиками типа КМ-5, заменяя в этом персональный компьютер и имея при этом значительно меньшие стоимость, габариты и вес.

Адаптер периферии является многофункциональным устройством и выполняет следующие функции: адаптер печати теплосчётчика; пульт дистанционного управления теплосчётчиком; адаптер компьютера для RS-232; устройство переноса данных; адаптер включения теплосчётчика в общую информационную сеть.

Модификация АП-5-4 поддерживает функцию сетевого контроллера, обеспечивающего сбор информации в сети из нескольких теплосчётчиков, обработку, накопление обобщённой информации и выдачу её на дисплей и по запросу компьютера. Применение вторичного интерфейса RS-485 slave, позволяет включать указанную модификацию в сеть сбора информации в качестве ретранслятора и поддерживать разветвление сети.

Адаптеры периферии АП-9-2И могут применяться для многотарифного коммерческого и технологического учета энергоресурсов в составе автоматизированных измерительно-информационных систем, систем диспетчерского контроля, телемеханики на объектах различных отраслей народного хозяйства и жилищно-коммунального комплекса.

Адаптеры периферии АП-9-2И предназначены для подсчета количества электрических импульсов, поступающих от приборов учета (ПУ) с импульсным выходом и сбора данных с приборов учета, имеющих интерфейс RS-485 или CAN (цифровые ПУ), первичной обработки, хранения и дальнейшей передачи измеренных и считанных по цифровым входам значений, преобразованных значений и служебной информации по интерфейсам RS-485 или USB во внешние системы и на персональный компьютер (ПК).

Адаптер-преобразователь интерфейса АПИ-RS-485-E служит для автоматического преобразования протоколов физического уровня при организации связи цифровых устройств с интерфейсами RS-485 и Ethernet.

Адаптер АПИ-RS-485-E обеспечивает автоматическое преобразование сигналов полудуплексного интерфейса RS-485 в сигналы дуплексного интерфейса Ethernet; имеет возможность настройки скорости обмена.

Адаптер АПИ-RS-485-E могут применяться на объектах жилищно-коммунального хозяйства, на производственных и иных объектах в составе систем технического и коммерческого учета энергоресурсов, диспетчеризации, контроля инженерного оборудования зданий и сооружений, систем контроля, АСУ ТП и других систем.

Через интерфейс RS-485 к адаптеру могут подключены как отдельные ПУ, так и сети приборов учета с выходом RS-485. Адаптер соединяется с точкой доступа в сеть Ethernet с помощью стандартного Ethernet-кабеля.

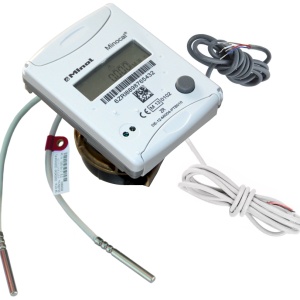

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 0,6, длина кабеля 1,5 m, M-bus, для установки на подающий трубопровод

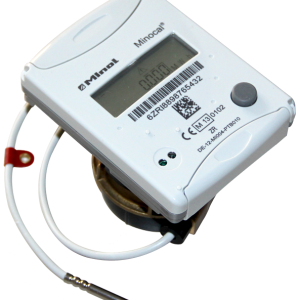

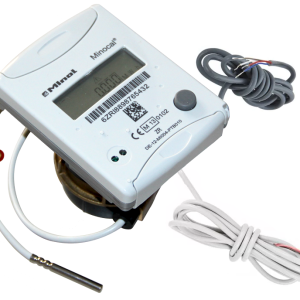

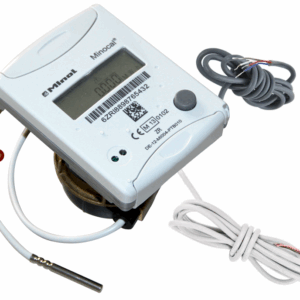

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 0,6, длина кабеля 1,5 m, M-bus,+имп.вход/выход 3х, для установки на обратный трубопровод

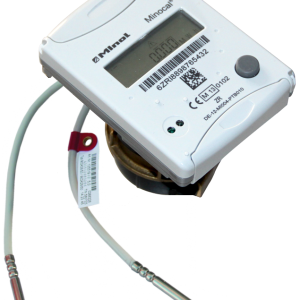

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 0,6, длина кабеля 1,5 m, для установки на подающий трубопровод

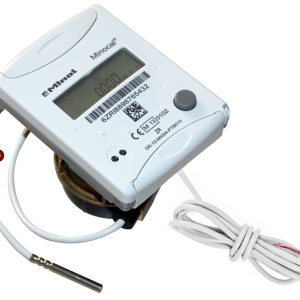

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 0,6, имп.вход/выход 3х, для установки на обратный трубопровод

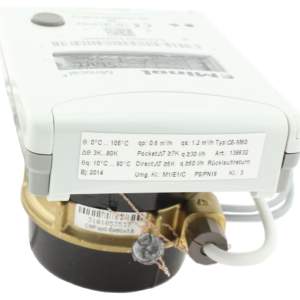

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 1,5, длина кабеля 1,5 m, M-bus,+имп.вход/выход 3х, для установки на обратный трубопровод

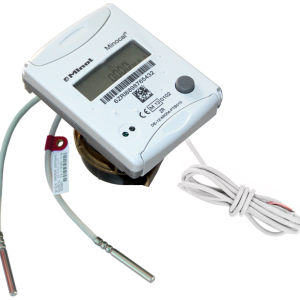

Измерительная капсула Minocal Combi CMF (С5-M60), DN 15, Qn 1,5, длина кабеля 1,5 m, M-bus,+имп.вход/выход 3х, для установки на подающий трубопровод

138619

Измерительная капсула Minocal Combi CMF (С5-M60), DN 20, Qn 2,5, длина кабеля 1,5 m, M-bus, для установки на подающий трубопровод
