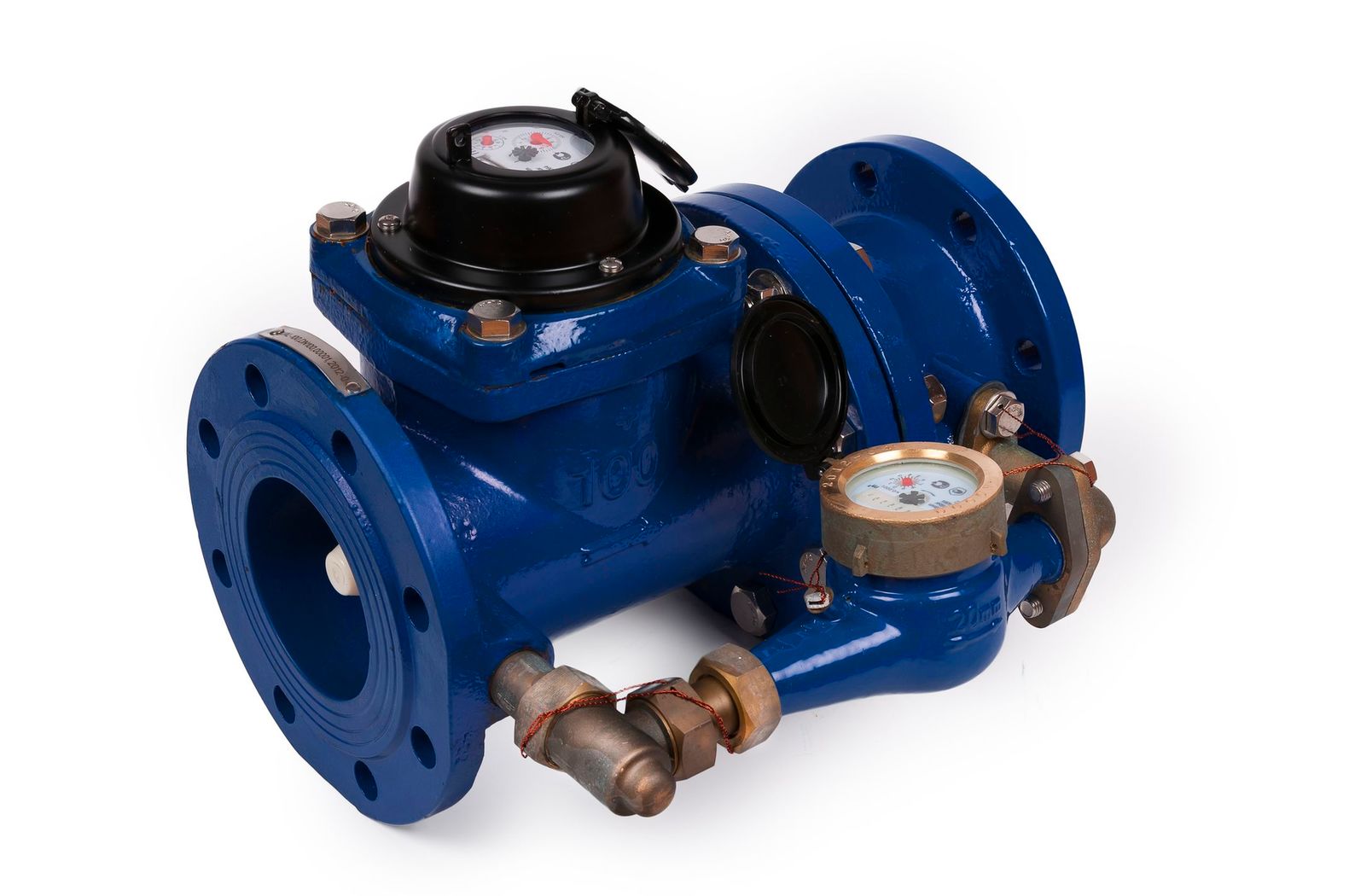

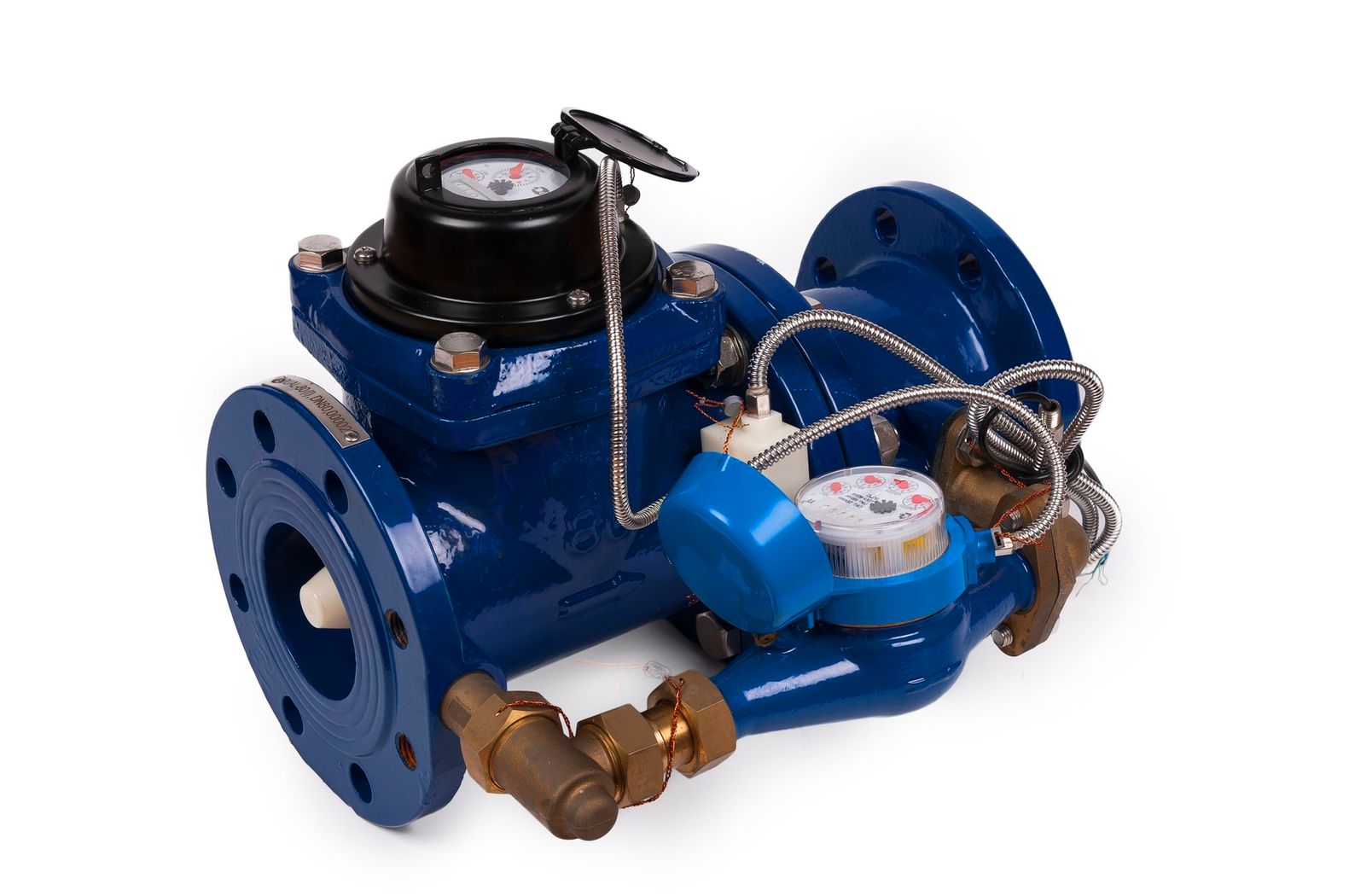

Общие сведения
Технические данные
Материалы
- Корпус основного счетчикаЛитая сталь
- Корпус дополнительного счетчикаЛатунь
- Измерительный механизм (оба счетчика)Износостойкая пластмасса
- Крыльчатка (оба счетчика)Износостойкая пластмасса
- Переключающий клапанИзносостойкая пластмасса, нержавеющая сталь
Требования к монтажу
- Трубопровод: горизонтальный/вертикальный/наклонный.
- Расположение счетного механизма: сверху/сбоку.
- Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
- Межповерочный интервал комбинированных счетчиков DUAL — 6 лет
Комплектация
- Счетчик
- Прокладки — 2 шт
- Паспорт
- Упаковка
Гарантия
Изготовитель и поставщик комбинированных счетчиков воды с обводной линией гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Сформировать узел учета воды
Технические характеристики
1
| Номинальный диаметр | DN | мм. | 50 | 65 | 80 | 100 | 150 |
| Номинальный расход | Qn | м3/ч | 15 | 25 | 40 | 60 | 150 |
| Максимальный расход | Qmax | м3/ч | 30 | 50 | 80 | 120 | 300 |
| Минимальный расход | Qmin | м3/ч | 0.05 | 0.05 | 0.05 | 0.05 | 0.2 |
| Переходный расход | Qt | м3/ч | 0.2 | 0.2 | 0.2 | 0.2 | 0.8 |
| Переключение клапана при расходе(1) | м3/ч | 1.5 | 1.8 | 1.8 | 2.5 | 10 | |
| Номинальное давление | PN | МПа | 1.6 | ||||
| Макс. температура | t | °C | 40 | ||||
* — при повышении расхода
Габаритные размеры
2
| Номинальный диаметр | DN | мм. | 50 | 65 | 80 | 100 | 150 |
| Диаметр дополнительного счетчика | мм. | 20 | 20 | 20 | 20 | 40 | |
| Длина | L | мм. | 280 | 370 | 370 | 370 | 500 |
| Ширина | W | мм. | 268 | 305 | 310 | 320 | 445 |
| Высота без имп. выхода | H | мм. | 252 | 262 | 272 | 282 | 341 |
| Высота (i) с имп. выходом | Hi | мм. | 262 | 272 | 282 | 292 | 351 |
| Диаметр фланца | D | мм. | 165 | 185 | 200 | 220 | 285 |
| Вылет крепежных отверстий | D1 | мм. | 125 | 145 | 160 | 180 | 240 |
| Монтажные болты | 4xM16 | 8xM16 | 8xM20 | ||||
| Вес | кг. | 15 | 17 | 28 | 33 | 63 | |
— фланцы полностью соответствуют ГОСТ Р 50193-92
Диаграмма потери давления
3
Погрешности измерений
4
