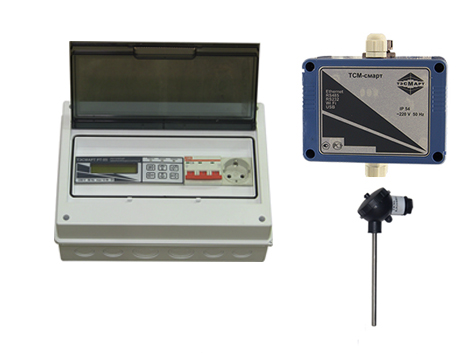

РТ-05М с подключением аналоговых датчиков (Pt100) в комплекте с монтажным шкафом с ТСМ-смарт

Регулятор микропроцессорный ТЭСМАРТ-К на базе РТ-05
(АРТ-05)

 Назначение Для автоматического поддержания заданного
значения температуры теплоносителя и управления работой насосов (или других устройств),
с целью обеспечения оптимального режима теплопотребления в системах отопления, горячего
водоснабжения и вентиляции, а также для управления температурой или расходом среды
в технологических процессах.

Области применения: предприятия тепловых сетей, индивидуальные
тепловые пункты жилых, общественных и производственных зданий, центральные тепловые
пункты, системы вентиляции, источники теплоты, технологические процессы производства.

Регулятор может программироваться пользователем для:

— изменения температуры теплоносителя в системе отопления в зависимости от температуры
наружного воздуха;
— поддержания заданной температуры воздуха в помещениях при
изменении температуры наружного воздуха (система вентиляции);
— поддержания постоянной
температуры горячей воды независимо от разбора или ее изменения по установленной программе
(системы горячего водоснабжения);
— поддержания постоянного расхода и температуры
воды или их изменения по установленной программе (технологические процессы производства).

Основные особенности:

— режим самоадаптации (автоматическая настройка ПИД-коэффициентов);
— возможность
подключения как цифровых, так и аналоговых термопреобразователей (Pt 500, Pt1000);
— компенсация сопротивления линий связи с термопреобразователями;
— улучшенная
помехозащищенность;
— более гибкое управление насосами (ограничение работы подпитывающего
насоса и др.);
— вывод на внешнее устройство сигнала аварийной сигнализации.
— Возможность подключения теплосчетчика по RS 485

Функциональные возможности

Регулятор ТЭСМАРТ  РТ-05 (АРТ-05)
в автоматическом режиме обеспечивает:

— контроль по заданному  графику температуры теплоносителя, возвращаемого
в тепловую сеть;
— программирование недельный температурный режим для каждого
дня (часа,  минуты) недели с учетом рабочего и нерабочего времени;
— отключение
насосов  при отсутствии теплоносителя в системе (защита от «сухого хода»);
— включение и отключение насосов подпитки,  для поддержания заданного статического
давления в системе теплоснабжения, подключенной по независимой схеме;
— управление
работой основного и резервного насосов: включение резервного насоса при остановке
основного, а также отключение основного насоса и включение резервного;
— периодическое
переключение работы с основного насоса на резервный, и наоборот, для обеспечения равномерной
выработки их ресурсов;
— изменения интервала времени между выключением рабочего
насоса и включением резервного насоса в одном контуре. Интервал изменения в пределах
от 1 до15сек.;
— непродолжительное включение неработающего насоса (защита от
заиливания) и отключение основного на это  время;
— архивирование данных
(измеряемые температуры);
— аварийную сигнализацию (при неисправности датчиков;
при понижении температуры  теплоносителя до+5 °С; для вентиляции –
отключение вентиляторов при пожаре);
— при помощи сервисной программы возможно
дистанционное считывание архива температур и событий с персонального компьютера.

Регулятор сохраняет запрограммированные установочные параметры и архив данных при
отключенном питании,  а также обеспечивает индикацию измеренных параметров, архива
данных и уставок:

Ко входам регулятора могут быть подключены:

— цифровые датчики температуры или термопреобразователи сопротивления (Pt100, Pt500
или Pt1000) для измерения температуры теплоносителя или окружающего воздуха –
до 8 шт.;
— преобразователи расхода с импульсным (частотным) выходным сигналом
– до 2 шт.;
— датчики с двухпозиционным выходным сигналом (сухой контакт)
для сигнализации давления в системе, несанкционированного доступа или аварийной ситуации
– до 5 шт.;
— регулирующие клапаны с трехпозиционным управлением –
до 2 шт.
— насосы или другие устройства (жалюзи, заслонки) – до 4 шт.;
— устройство сигнализации – 1 шт.
