Модульный узел учета на базе теплосчетчиков
ТЭМ-104, ТЭСМА-106, ТСМ,
расходомера РСМ-05
Модульный узел учета тепла (УУМ) – наиболее современный вариант узла
учета, функционально законченное изделие, собранное в единую конструкцию на металлической
раме.
Готовое решение тепловых пунктов. Узел учета прямиком с завода.
Области применения
Узел применяется в составе индивидуальных тепловых пунктов (ИТП), оборудованных
узлами ввода тепловых сетей, на объектах жилищно-коммунального хозяйства, в общественных
и производственных зданиях.
Отличительные особенности
Характерная особенность УУМ – удобство и быстрота выполнения монтажных
работ на объекте, достигаемые за счет специальной компоновки отдельных блоков, использования
разъемных соединений. В процессе монтажа сантехнической части модуль устанавливается
на участок трубопровода с заранее приваренными фланцами. Электромонтаж состоит в подводке
к шкафу, где размещается ИВБ, кабеля 220 в;
– в цену УУМ включена стоимость монтажа на предприятии-изготовителе;
– перед отправкой потребителю на модульном узле учета проводится полный комплекс
пусконаладочных работ. Их стоимость включена в стоимость изделия;
– благодаря специальной конструкции, упрощающей настройку, демонтаж, ремонт и замену
отдельных элементов без отключения потребителей, УУМ отличаются высокой ремонтопригодностью.
Таким образом, существенно снижаются эксплуатационные расходы;
– надежность и длительный эксплуатационный срок модульных узлов учета обусловлены
однородностью и высоким качеством материалов составляющих элементов;
– возможно как вертикальное, так и горизонтальное расположение трубопроводов;
– УУМ позволяют создавать системы различного уровня масштабируемости от 1 до 16-ти
канальных.
Варианты комплектации УУМ для одно- и двухтрубных систем:
Комплект №1.1 включает: однопоточный теплосчетчик (расходомер),
комплект монтажных частей, монтажную вставку (габаритный имитатор расходомера), термометры,
термоманометр(ы), стойку со шкафом ИВБ (при необходимости), спускники, полный набор
проводов, фланцы внешние, при необходимости – конусные переходы.
Комплект №1.2 включает: комплект №1.1 + задвижки.
Комплект №1.3 включает: комплект №1.2 + датчики давления.

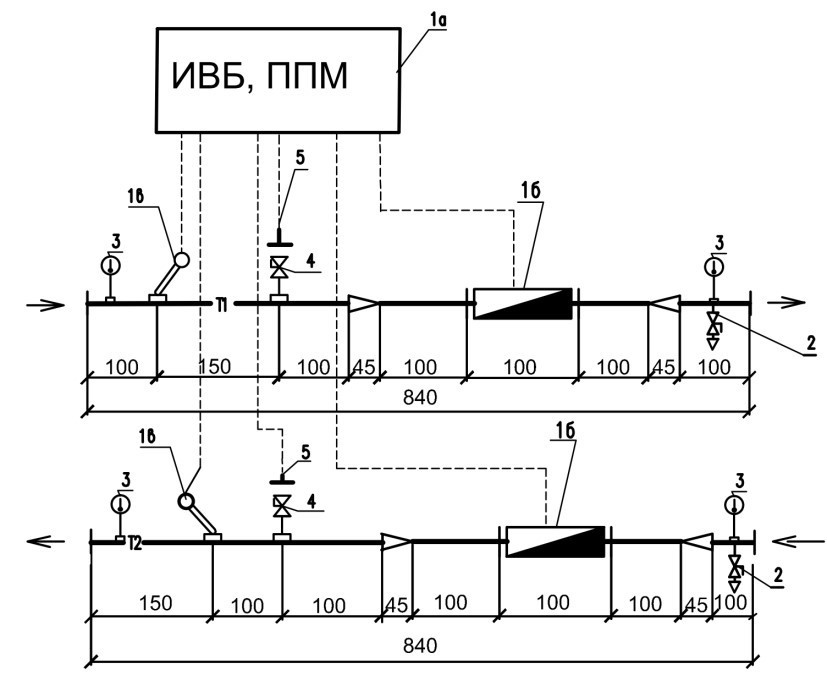

Комплект №2.1 включает: двухпоточный теплосчетчик (расходомер),
комплект монтажных частей, фильтр, термометры, термоманометры, стойку со шкафом
ИВБ, спускники, полный набор проводов, фланцы внешние, при необходимости – конусные
переходы.
Комплект №2.2 включает: комплект №2.1 + задвижки.
Комплект №2.3 включает: комплект №2.2 + датчики давления.
Дополнительно с модульным узлом учета может поставляться станина (оплачивается
отдельно).
