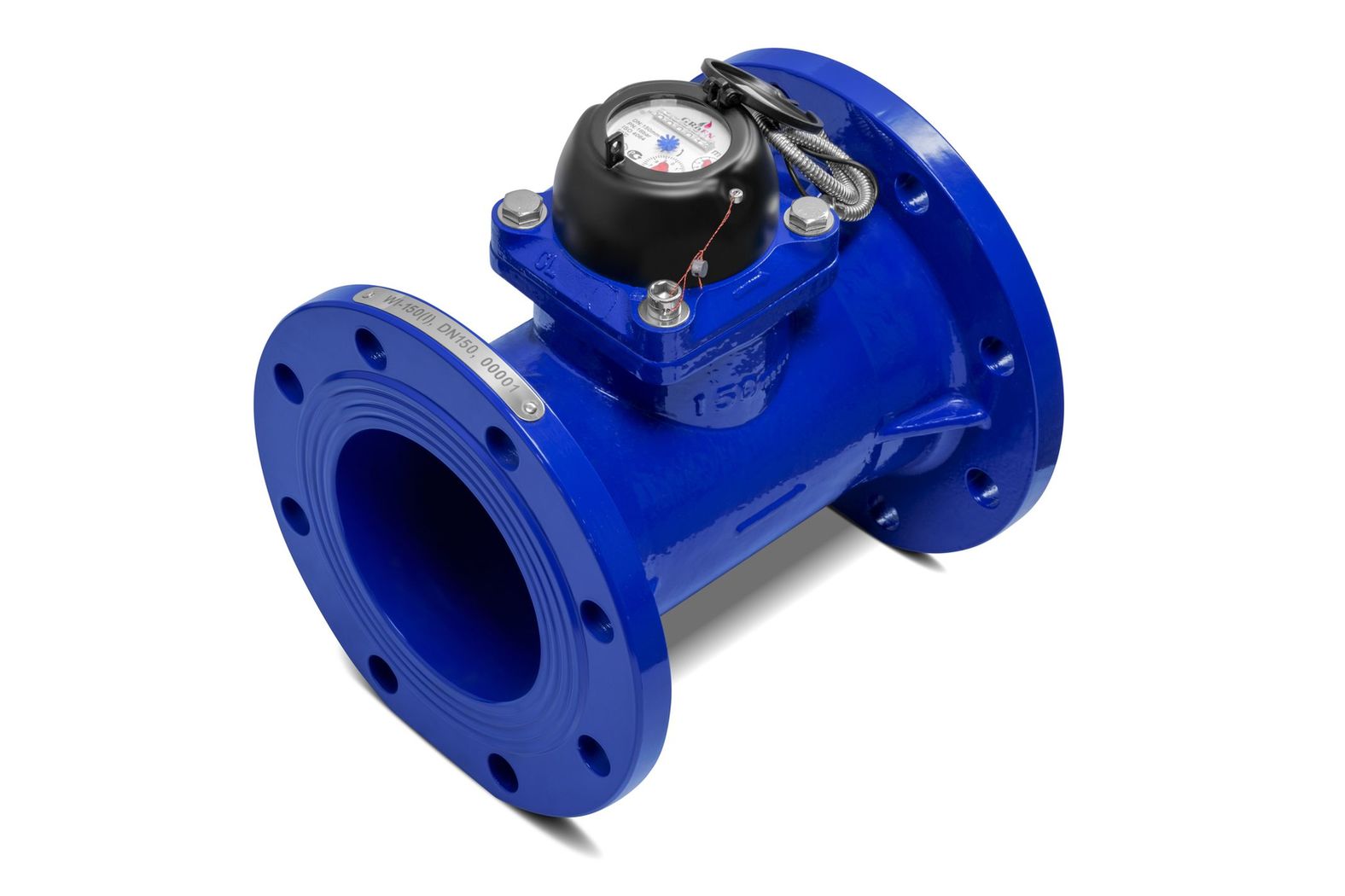

Общие сведения
Технические данные
Материалы
- Корпус счетчикаСерый чугун
- Измерительный механизм и турбинаИзносостойкая пластмасса
- Также используетсяЛатунь, нержавеющая сталь
Требования к монтажу
- Трубопровод: горизонтальный/вертикальный/наклонный
- Расположение счетного механизма: сверху/сбоку.
- Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
- Межповерочный интервал для ирригационных счетчиков воды WI — 6 лет
Комплектация
- Счетчик
- Прокладки — 2 шт
- Паспорт
- Упаковка
Гарантия
Изготовитель и поставщик ирригационных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации турбинных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Гарантийный срок эксплуатации турбинных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Сформировать узел учета воды
Технические характеристики
1
| Номинальный диаметр | DN | мм. | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Номинальный расход | Qn | м3/ч | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
| Максимальный расход | Qmax | м3/ч | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 |
| Переходный расход | Qt | м3/ч | 4.5 | 7.5 | 12 | 18 | 30 | 45 | 75 | 120 | 180 |
| Минимальный расход | Qmin | м3/ч | 1.2 | 2 | 3.2 | 4.8 | 8 | 12 | 20 | 32 | 48 |
| Номинальное давление | PN | МПа | 1.6 | ||||||||
| Макс. температура | t | °C | 40 | ||||||||
Габаритные размеры
2
| Номинальный диаметр | DN | мм. | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Длина (корпус) | L | мм. | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| Высота | H | мм. | 253 | 268 | 284 | 295 | 310 | 339 | 382 | 438 | 488 |
| Диаметр фланца | D | мм. | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| Вылет крепежных отверстий | D1 | мм. | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| Монтажные болты | 4xM16 | 8xM16 | 8xM20 | 12xM20 | 12xM24 | ||||||
— фланцы полностью соответствуют ГОСТ Р 50193-92
Диаграмма потери давления
3
Погрешности измерений
4
